激光粒度分析仪 DHY-3560
1.仪器简介：
激光粒度分析仪是国家科技型中小 企业技术创新基金项目成果，采用米氏 散射原理的粒径检测仪。激光粒度分析仪由以下几个部分组成：光路系统、样品分散系统、操作控制系统、光电检测系统，数据传输处理系统等。
激光粒度分析仪的测试原理为颗粒样品以合适的浓度分散于适宜的液体中，使其通过单色激光光束，当光遇到颗粒后以不同角度散射，由多元探测器测量散射光，存储这些与散射图样有关的数值并用于随后的分析。通过适当的光学模型和数学过程，转换这些量化的散射数据，得到一系列离散的粒径段上的颗粒体积相对于颗粒总体积的百分比，从而得出颗粒粒度体积分布。
激光粒度仪具有快速、高分辨率、 重复及准确等特点， 是颗粒测试的技术。
2.产品优势：
1-分散系统
水做介质，使用大功率循环泵，对管路进行优化设计并采取底部倾斜设计，使整体控制协调性达到极高水平，
有效防止了大颗粒的二次沉淀； 2-测量范围宽
前向散射光接收采用大尺寸主光电探测阵列，共100个采样通道、前向90个通道，高灵敏度双侧向光电探测阵列 6个通道，后向4个通道，散射光最大接受角度为185°，使单光源测量范围达0.01-3600um，测量范围宽，可以满足大多数用户对粒度测量范围的需要；
3-高速数据采集
高速采样系统，采样速度达到11000次/秒；全隔离USB2.0通讯接口，提高了通讯速度；采用微量进样系统，样 品制备过程简单，清洗速度快。一般在10秒之内就可以完成一次测试过程；
4-准确性好
测量原理为全程 Mie Scattering 理论及Fraunhofer Diffraction理论，结合本公司独特的自由模式计算算法， 精密的机械和光学系统设计、电子元器件，在理论和性能上保证了测量结果的准确性；
5-拓展性好

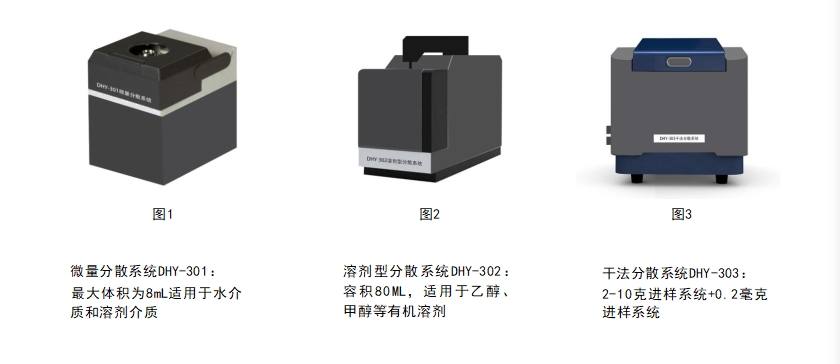

在主机基础上可增配微量分散系统、溶剂型分散系统及全自动干法进样系统，适用于不同样品的检测需求。
适用范围
陶瓷、制药、乳液、涂料、颜料、填料、化工产品、催化剂、钻井泥浆、土壤、润滑剂、煤粉、泥沙、食品、添加剂、农药、石墨、感光材料、电池材料、金属与非金属粉末、碳酸钙、高岭土、水煤浆及其他纳米超细颗粒等行业。
4.产品技术参数
|
项目 |
参数 |
项目 |
参数 |
|
粒度测试范围 |
0.01-3600um |
智能化 |
具有SOP自动测量、自动对中、 自动测试、自动保存和打印功能 |
|
激光光源 |
偏振泵浦固体激光器，532nm，10mW |
采样速度 |
11000 次/秒 |
|
光学系统 |
激光斜入射、双镜头光路系统+激光图像联合测试 |
湿法循环系统 |
离心泵循环系统，循环流量3000-8000ml/分， 循环池容积500ml。 |
|
探测器 |
总数100个，具有前向、侧向和后向三维探测器 |
微量分散系统 |
最大体积为8mL，适用于水介质和溶剂介质 |
|
测试原理 |
全程Mie散射理论 |
溶剂型分散系统 |
容积80ML，适用于乙醇、甲醇等有机溶剂 |
|
探测角 |
0.015-185 度 |
干法分散系统 |
2-10克进样系统 +0.2毫克进样系统 |
|
重复性误差 |
≤0.5% (国家或国际标准样品， D50 偏差) |
超声波分散系统 |
功率：50W，频率：40KHz |
|
准确性误差 |
≤0.5% (国家或国际标准样品， D50 偏差) |
软件系统 |
具有折射率测量功能、仪器标定功能 |
|
图像分析范围 |
2-3600 um |
位检测系统 |
自动双水位检测，防止液位计腐蚀损害导致仪器进水，需有多套水位检测系统。 |
|
准确性标定 |
有，提供一个工作标样，可随时验证和校准仪器状态 |
准确性验证 |
提供2um和15um玻璃微珠标样验证双峰分辨力，提供350nm羧基微球、15um玻璃微珠、1000μm玻璃微珠验证准确性 |
